太阳能热水工程设计与施工的注意要点
时间:2017-04-29 来源:武汉检测中心
分享到


 针对近几年武汉检测中心在太阳能热水工程的验收检验和质量鉴定中发现的常见问题,建议太阳能热水工程设计方和施工方注意以下几点:


集热器的安装角度
1

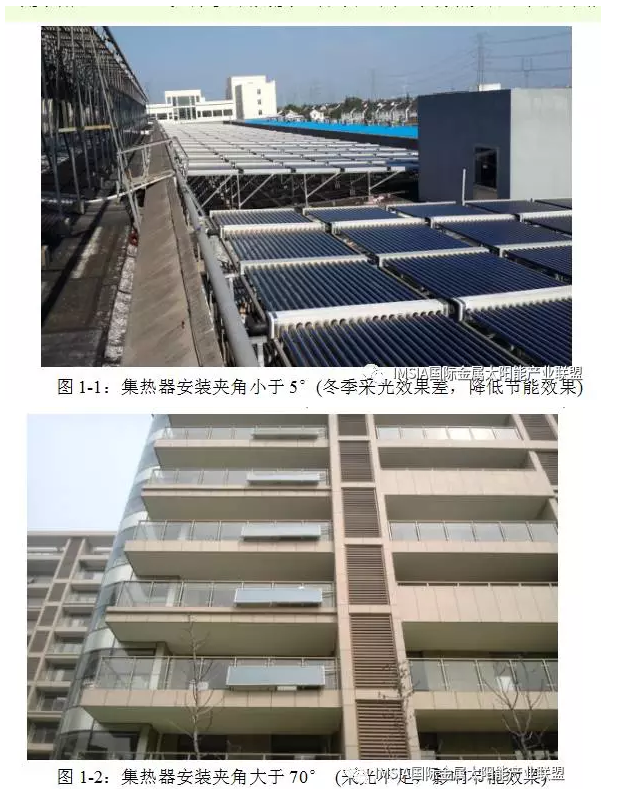

全年使用的太阳能热水工程, 集热器安装角度应尽可能接近当地纬度;侧重夏季使用的,安装角度宜为当地纬度减少10°;侧重冬季使用的,安装角度宜为当地纬度增加10°。 如果安装角度过低或过高,则会影响工程的节能效果。







多组集热器串并联的流量均衡问题

2

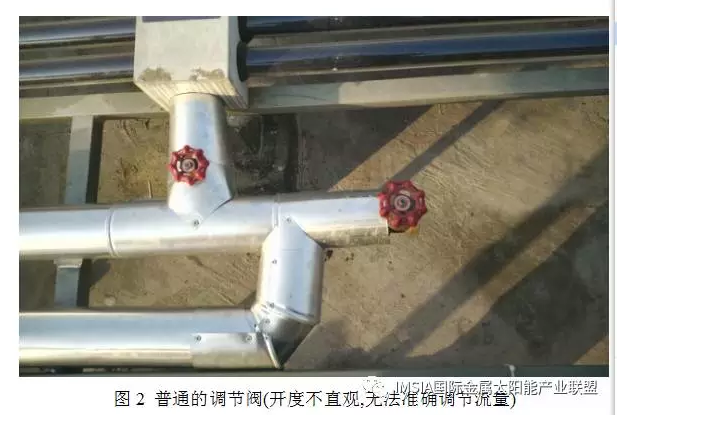

 多组集热器串并联连接,宜采用同程连接,采用异程连接时,在每个集热器组的支路上应增加合适的调节阀来调节流量平衡,为保证调节准确,可在调节阀门前加装监测仪表



循环泵选型
3



循环泵选型时,流量过大会增加成本,造成浪费,且循环启动时局部压力过大,易损坏集热模块;流量过小会增加循环泵的工作负荷,导致寿命减少,降低系统集热效率;建议选用流量合适的循环泵。

    GB/T 18713-20026.2.4条规定,每平米集热器通过流量应在0.01~0.02kg/s。实际设计时应充分考虑管路和集热器的压力损失。



集热器出口测温点选择
4

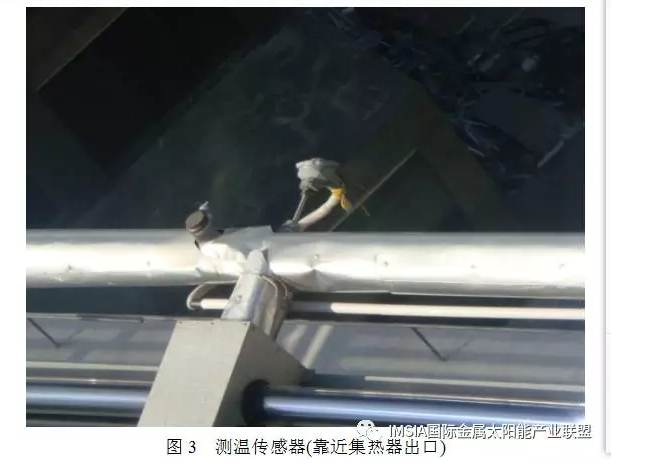

测温度点使用盲管导入时,应尽可能靠近集热器出口处;若只适宜测量管壁温度,则传感器与管壁间需使用导热硅胶,否则多云天气下,温度测量偏差较大,影响系统集热效率。





非承压式系统的排气问题
5

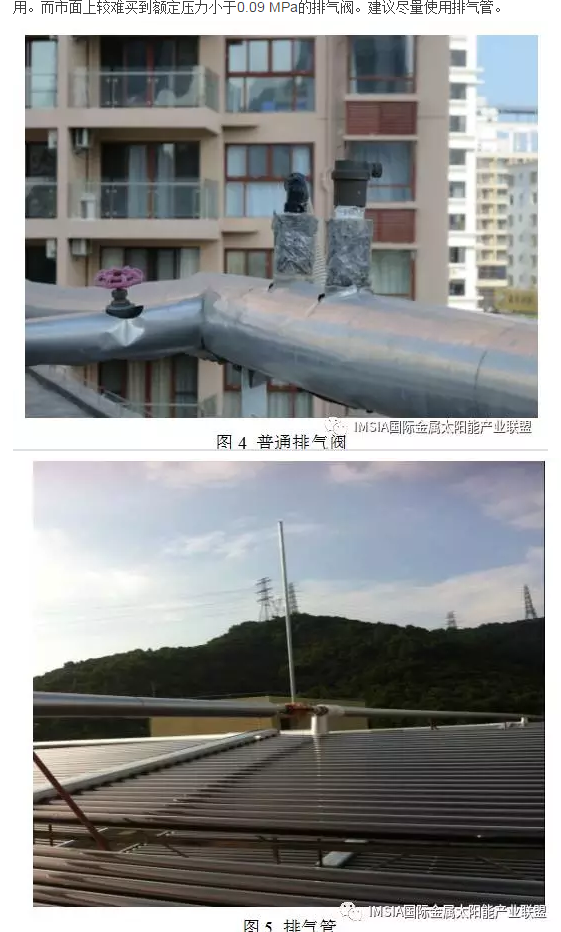

承压式系统最高耐受压力为0.09 MPa ,若安装的排气阀额定压力高于0.09 MPa时,不能正常起到排气作用。而市面上较难买到额定压力小于0.09 MPa的排气阀。建议尽量使用排气管。



接地措施
6

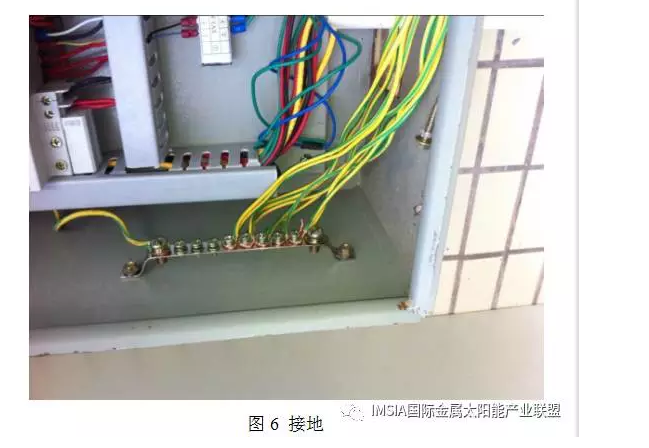

循环泵,电磁阀,电加热器,控制系统等用电设备一定要有可靠的接地措施。导线应为黄绿双色线;接地端子应用保护接地符号标明。



连接管路标题
7

 集热器与集热水箱连接管路设计时应尽可能减少弯路。且应考虑系统长时间不用的状况下,集热器空晒温度很高(局部可以达到150℃以上),宜选用镀锌钢管或其他可承受高温的管路材料,不宜选用PPR管材(长期使用温度达95℃,短期使用温度可达120℃) 。如图7所示。



来源:国家太阳能热水器产品质量监督检验中心(武汉) 吴晓鸿 文淑容 郑维 周黎
